Slabe

L'ALLÉGÉ

Slabe ZA(s)

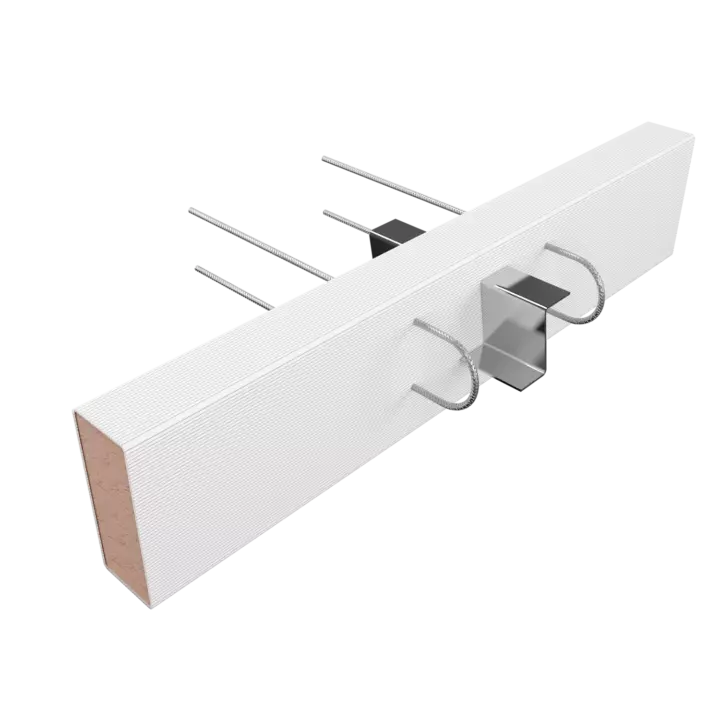

Le rupteur de pont thermique Slabe ZA, est la version allégée du modèle original Slabe Z, conçue pour proposer une solution plus légère en acier tout en conservant les performances structurelles et thermiques. Grâce à son profilé en forme de Z, le Slabe ZA absorbe efficacement les déplacements de la structure et garantit la continuité thermique entre deux éléments en béton.

Cette conception optimisée permet au Slabe ZA de répondre à près de 80 % des contraintes de projet, tout en facilitant sa mise en œuvre et en réduisant l’impact matériau.

Disponible en version statique et en version sismique, le rupteur de pont thermique Slabe ZA combine performance thermique, légèreté et polyvalence, pour s’adapter à la majorité des configurations constructives : dalles pleines, prémurs, murs en béton armé, maçonnerie ou éléments préfabriqués.

Besoin d'une étude personnalisée, contactez-nous

Nos équipes restent à votre disposition pour vous conseiller

à votre service

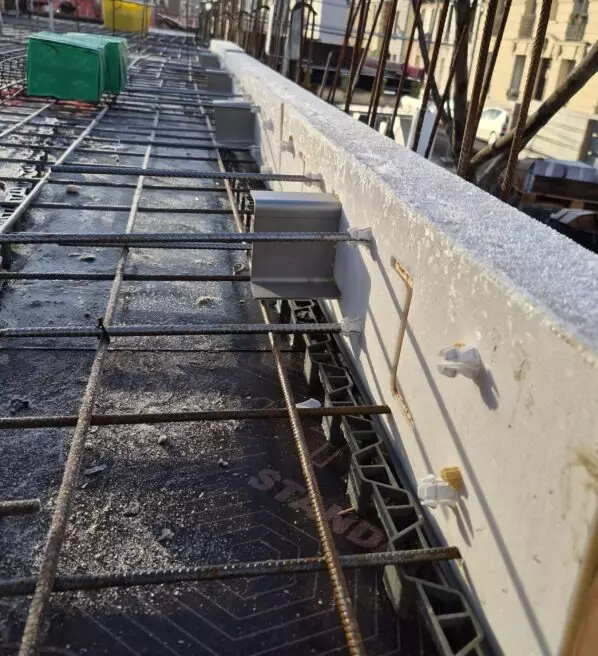

  • Rupteur-pont-thermique
  • Rupteur-pont-thermique
  • Rupteur-pont-thermique

Caractéristiques

  • Efforts tranchant vertical ELU (Vz,Rd) 35 kN/ml
  • Efforts tranchant horizontal (Vy,Rd,s) 33 kN/ml
  • Thermique Ψ = 0,14 W/(ml.K)
  • FEU 120 REI1
  • Acoustique DnT,A ≥ 53 dB
  • Épaisseur de dalle 20 à 25 cm
  • Fabrication Française
  • 1 Selon type d'isolant

Documents

SOLUTION COHB

Une combinaison d'éléments pour assurer la performance et l'efficience de votre projet

  • Slabe ZA(s)

    dalle façade

    • Vz,Rd = 35 KN/ml
    • Vy,Rd,s = 33 kN/ml
    • Ψ = 0.14 W/(ml/K)

  • Slabe ZT

    dalle façade

    • Vz,Rd = 23 kN/ml
    • Vy,Rd,s = 22 kN/ml
    • Ψ = 0.11 W/(ml.K)

  • Slabe RF

    refend

    • Ψ = 0,07 W/(ml.K)
    • 120 EI
    • DnT,A ≥ 53 dB
