À l’origine, aucune solution ne permettait de répondre aux exigences de la RT 2012 sans remettre en cause les structures en béton. COHB a donc imaginé et développé le rupteur de pont thermique Slabe : une solution brevetée permettant de libérer les structures béton tout en respectant les performances thermiques requises.

Initialement conçu pour les zones sismiques, où les contraintes structurelles sont particulièrement fortes, le rupteur de pont thermique Slabe a ensuite été décliné et optimisé pour s’adapter à l’ensemble des modes constructifs. Il offre ainsi une réponse complète aux enjeux de performance thermique et structurelle des ouvrages.

Un concept innovant qui permet de maîtriser les déperditions thermiques, d’améliorer l’efficacité énergétique des bâtiments et donc de réaliser des économies d’énergie tout en augmentant le confort des occupants. Grâce à une isolation continue, les rupteurs de pont thermique Slabe contribuent à prévenir la condensation et à éviter les problèmes d’humidité, préservant ainsi la qualité de l’air intérieur et la santé des habitants.

Slabe

LE RUPTEUR LE + ÉCONOMIQUE DU MARCHÉ

Le concept breveté Slabe a été spécialement développé par COHB pour répondre aux exigences structurelles des rupteurs de ponts thermiques. Grâce à son profilé en forme de Z, le Slabe est capable de reprendre les efforts dans toutes les directions, garantissant à la fois stabilité et performance.

En absorbant les déplacements de la structure, le système du rupteur de pont thermique Slabe accompagne naturellement les déformations entre deux éléments en béton, sans compromettre la continuité de l’isolation. Cette conception unique permet une adaptation totale à tous les modes constructifs : dalle pleine, prédalle, prémur, mur en béton armé, maçonnerie ou encore éléments préfabriqués.

  1. 1
    Conformité réglementaire
  2. 2
    Simplicité de mise en œuvre
  3. 3
    Solution clé en main
  4. 4
    Économie de projet

Slabe dalle pleine

  • Slabe ZT

    dalle façade

    • Vz,Rd = 23 kN/ml
    • Vy,Rd,s = 22 kN/ml
    • Ψ = 0.11 W/(ml.K)

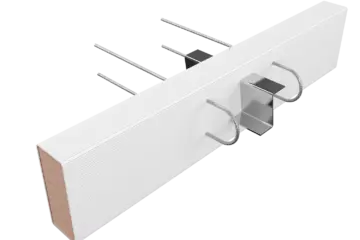

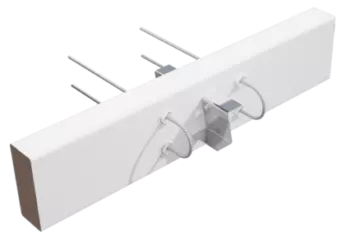

  • Slabe ZA(s)

    dalle façade

    • Vz,Rd = 35 KN/ml
    • Vy,Rd,s = 33 kN/ml
    • Ψ = 0.14 W/(ml/K)

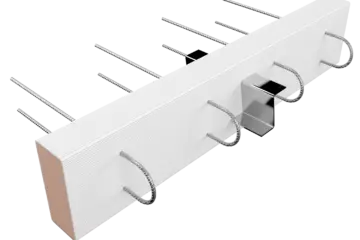

  • Slabe Z(s)

    dalle façade

    • Vz,Rd = 45 kN/ml
    • Vy,Rd,s = 46 kN/ml
    • Ψ = 0.16 W/(ml.K)

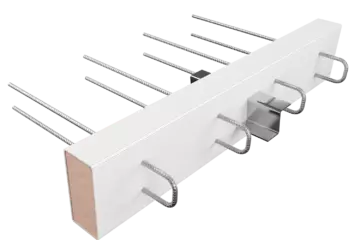

  • Slabe ZDM(s)

    dalle mince

    • Vz,Rd = 29 kN/ml
    • Vy,Rd,s = 40 kN/ml
    • Ψ = 0.17 W/(ml.K)

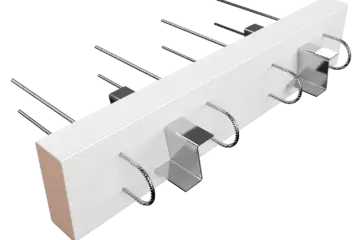

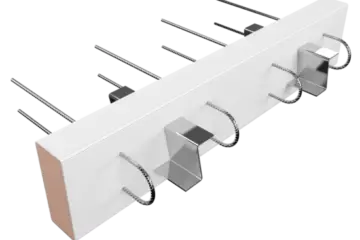

  • Slabe ZZ(s)

    dalle façade

    • Vz,Rd = 69 kN/ml
    • Vy,Rd,s = 66 kN/ml
    • Ψ = 0.22 W/(ml.K)

  • Slabe ZN(s)

    dalle façade

    • Vz,Rd = 70 kN/ml
    • Vy,Rd,s = 125 kN/ml
    • Ψ = 0.28 W/(ml.K)

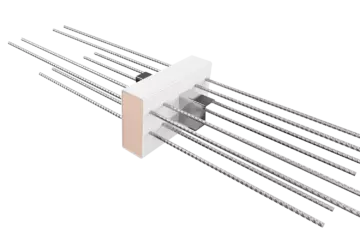

  • Slabe BZ(s)

    balcon

    • Vz,Rd = 30 kN/mod
    • Vy,Rd,s = 40 kN/mod
    • Ψ = 0.19 W/(ml.K)

  • Slabe ZTC

    casquette

    • Vz,Rd = 35 kN/ml
    • Vy,Rd,s = 22 kN/ml
    • Ψ = 0.11 W/(ml.K)

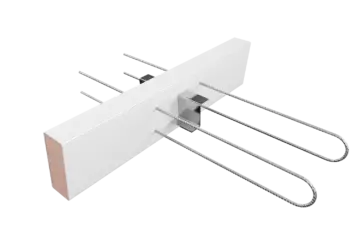

  • Slabe ZAC(s)

    casquette

    • Vz,Rd = 35 kN/ml
    • Vy,Rd,s = 33 kN/ml
    • Ψ = 0.14 W/(ml/K)

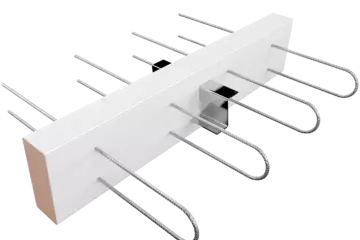

  • Slabe ZC(s)

    casquette

    • Vz,Rd = 45 kN/ml
    • Vy,Rd,s = 46 kN/ml
    • Ψ = 0.16 W/(ml.K)

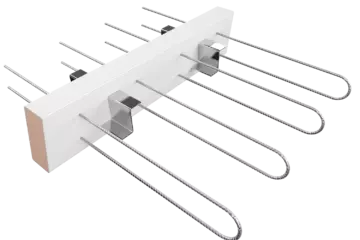

  • Slabe ZZC(s)

    casquette

    • Vz,Rd = 69 kN/ml
    • Vy,Rd,s = 66 kN/ml
    • Ψ = 0.22 W/(ml.K)

Slabe prédalle

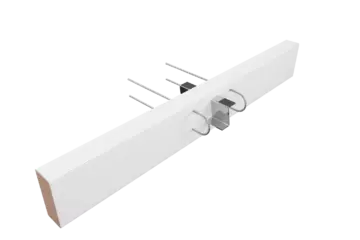

  • Slabe ZTP

    dalle façade

    • Vz,Rd = 23 kN/ml
    • Vy,Rd,s = 22 kN/ml
    • Ψ = 0.11 W/(ml.K)

  • Slabe ZAP(s)

    dalle façade

    • Vz,Rd = 35 kN/ml
    • Vy,Rd,s = 33 kN/ml
    • Ψ = 0.14 W/(ml.K)

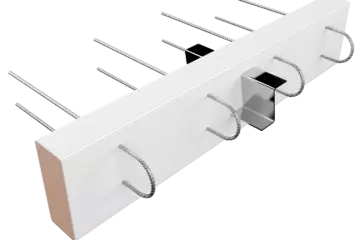

  • Slabe ZP(s)

    dalle façade

    • Vz,Rd = 45 kN/ml
    • Vy,Rd,s = 46 kN/ml
    • Ψ = 0.16 W/(ml.K)

  • Slabe ZZP(s)

    dalle façade

    • Vz,Rd = 69 kN/ml
    • Vy,Rd,s = 66 kN/ml
    • Ψ = 0.22 W/(ml.K)

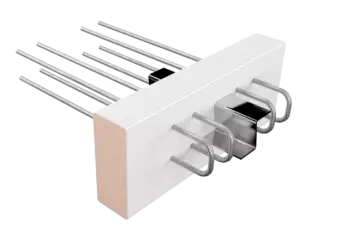

  • Slabe ZPE(s)

    prédalle épaisse

    • Vz,Rd = 29 kN/mod
    • Vy,Rd,s = 40 kN/mod
    • Ψ = 0.22 W/(ml.K)

  • Slabe BZP(s)

    balcon

    • Vz,Rd = 40 kN/mod
    • Vy,Rd,s = 30 kN/mod
    • Ψ = 0.19 W/(ml.K)

Communs & Accessoires

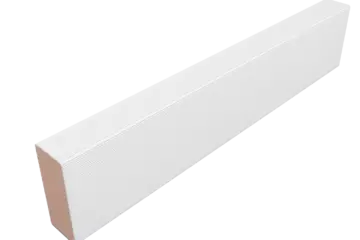

  • Slabe DF

    dalle façade

    • Ψ = 0,07 W/(ml.K)
    • 120 EI
    • DnT,A ≥ 53 dB

  • Slabe RF

    refend

    • Ψ = 0,07 W/(ml.K)
    • 120 EI
    • DnT,A ≥ 53 dB

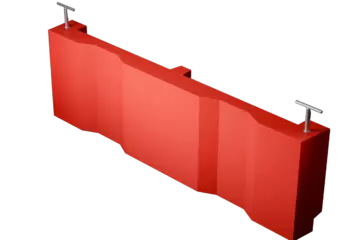

  • SlaM

    dalle façade

    • H 300 mm
    • L 250 ou 1 000 mm
    • E 105 mm
